供應X射線管的基礎耗材——旋轉陽極、固定陽極、轉子

一、X射線的主要組成部件

1、X射線管主要由陰極、陽極和轉子組成：

·陰極-在聚焦杯中的鎢燈絲(CATHODE FILAMENT)；

·陽極-在X光曝光期間旋轉的陽極靶面(ANODE TARGET)；

·轉子-旋轉陽極的裝置。

當將低電壓電流應用于陰極時產生電子, 這會使燈絲發熱并產生電子云。然后施加高電壓加速電子穿過管到陽極。與陽極碰撞導致99%的熱量和1%的電子轉換成X射線。

2、旋轉陽極X射線管的應用領域：

根據應用領域不同，旋轉陽極X射線管應用可分為工業和醫療兩大類，其中醫療是旋轉陽極X射線管最大的應用領域，應用占比達到86.3%以上。在醫療領域，旋轉陽極X射線管是X射線診斷、探測設備的主要構成部分，廣泛應用在移動DR、CT、移動C型臂等系統中；在工業領域，旋轉陽極X射線管廣泛應用在CT掃描儀、底片曝光設備、工業檢測設備中。

簡而言之，旋轉陽極X射線管在醫療、電子、安防、無損檢測等領域應用廣泛

二、陽極的分類

X射線管陽極可分為旋轉陽極靶盤和固定陽極頭。

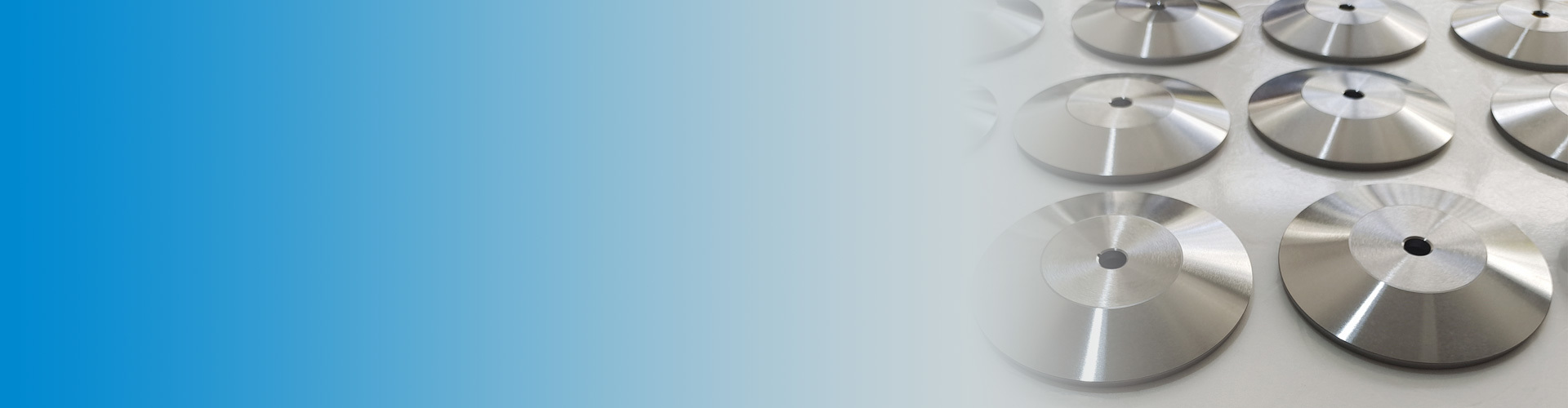

1）旋轉陽極靶盤

我司生產的旋轉X射線陽極由鉬合金基體和鎢錸合金復合而成，并可根據需求提供黑化涂層、噴砂處理。

旋轉陽極靶是X射線管的陽極，作為X射線管的核心部件，作用是接受電子轟擊產生X射線，同時釋放熱量。由于鎢具有高熔點，低蒸氣壓，且被高速電子束照射時可以產生X射線，因此常作為靶面材料被用作各種X射線管的陽極靶中，錸的加入可使靶材兼具高強度、韌性、耐熱性以及高精度等優點。

鎢具有高熔點，且被高速電子束照射時可以產生X射線，因此常被用作各種X射線管的X射線發生源，而鎢錸靶材兼具高強度、韌性、耐熱性以及高精度等優點，同時支持高功率電子束，常被用于醫用X射線管。同時鎢錸靶還廣泛應用于磁控濺射中。

旋轉陽極靶采用粉末冶金方法制備而成，通過工藝控制確保了鎢錸的均勻性。

我司旋轉陽極靶產品的特點

1. 良好的射線產生率。
2. 由于基體應用TZM合金，支撐其旋轉的轉子軸承負荷小，增加射線管使用壽命。
3.“錸效應”降低了工作面的切口敏感性，增加了其抗熔損性。錸均勻性好。
4. 結合面牢固。
5. 密度高。
6.采用固液法混料提高錸的均勻性，我司采用固液法混料提高錸的均勻性，同時通過多次鍛打和退火提高密度和改善組織，提高陽極靶的使用性能和壽命。

產品參數

	純鎢靶盤	純鉬靶盤	鉬基鎢靶	鉬基鎢錸靶
直徑	∅30-200mm	∅52.5-185mm	∅52.5-185mm	∅52.5-102mm
厚度	4-30mm	7-21mm	7-21mm	7-21mm
靶角	根據需求0°-20°	根據需求6°-18°	根據需求6°-18°	根據需求6°-18°
錸含量（wt%）	—	—	—	0-10

制作陽極靶盤的工藝流程：

配粉→壓制→燒結→鍛打→退火→機加工→動平衡→真空除氣→包裝

2）固定陽極

1、固定陽極X射線管簡介：

固定陽極X射線管X射線發生裝置，它的陽極是固定的，而不是旋轉的。這種X射線管通常用于醫療診斷、工業檢測、材料分析等領域。
固定陽極X射線管主要由陰極和陽極組成，陰極是一個發射電子的金屬絲，而陽極則是一個由鎢或鉬等高熔點金屬制成的表面。在高壓電場的作用下，陰極發射的電子被加速到高速，然后撞擊陽極表面，產生X射線。
固定陽極X射線管的優點是結構簡單、穩定可靠、壽命長、易于維護，但缺點是X射線的輸出功率較低，通常只有旋轉陽極X射線管的1/3左右。此外，由于陽極表面是固定的，所以它的表面利用率較低，只有大約20%的陽極表面可以用于產生X射線。

2、固定陽極

我司生產的固定陽極采用背鑄方式，將鎢和銅結合在一起。結合面緊密無縫隙，保證了優異的散熱能力。根據客戶要求，可選用摻雜鎢和鎢錸作為靶面，通過工業無損探傷檢測鎢和銅的結合界面，強大的機械加工能力和檢測手段保證了固定陽極的尺寸精度，通過原料和過程控制確保高純度。

由于我司精湛的銅鎢結合技術贏得了國內外的欽慕，致使產品遠銷國內外市場，并得到了廣大客戶的一致好評，而且我司還為各國內外工廠提供了大量的半成品。

以下是我司按照要求提供固定陽極半成品和成品的產品案例：
